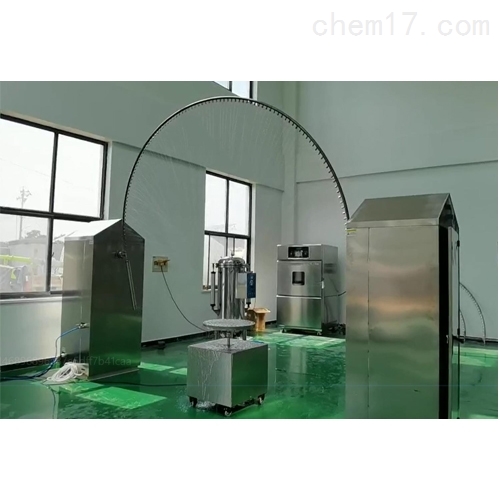

IPX3/IPX4擺桿式淋雨裝置

產品用途：該產品滿足IP防護等級IPX3/IPX4擺管淋雨試驗設備，用于考核電子、電工產品外殼、密封件在水試驗后,或者在試驗期間是否能保證該設備及元器件良好的工作性能狀態,同時檢測產品在運輸過程或使用中可能受到侵水的影響,為產品技術標準提供可靠依據。

IPX3/IPX4擺桿式淋雨裝置

一、技術參數:
1.擺管噴水孔直徑：ø0.4mm
2.擺管擺角幅度: ±45°、60°、135°、150°
3.擺管噴水角度: ±60°、±180°
4.擺管速度：無級調速
5.淋雨水壓：80～100KPa（可調節）
6.水流量: 10±5%/min（可調節）
7.試驗臺尺寸：ø600mm
8.試驗臺轉速：1r/min
9.噴淋用水：潔凈的軟質自來水
10.電源要求：AC380（±10%）V/50HZ 三相五線制.

二、工作原理:
1.擺管擺動：通過步進電機、PLC（進口件）驅動減速器、通過可編程邏輯控制器設定自動完成;
2.工作臺旋轉：電機帶動渦輪減速旋轉,從而達到工作臺旋轉速度;
3.噴嘴：根據試件的大小,決定擺管的彎曲半徑。噴嘴為可拆式噴嘴,噴孔可根據標準要求的孔徑隨時更換,以使射出的水滴均勻流量充足;
4.水道：敞開式擺管淋雨須考慮排水,在土建時就應考慮以能迅速排放不積水為佳,另需配備相當容量的貯水池以供應試驗所需;

三、符合標準：嚴格參照GB/T2423.38-2005、GB/T4942.2-93、GB/T4208-2008、GB4706、GB7000等相關標準設計制造;

四、不同擺管直徑對應的開孔數及水流量（根據測試產品的尺寸大小選擇以下規格擺管）

擺管半徑R/mm	IPX3		IPX4
擺管半徑R/mm	開孔數N^a	總水流量 q_v/(L/min)	開孔數N^a	總水流量 q_v/(L/min)
200	8	0.56	12	0.84
400	16	1.1	25	1.8
600	25	1.8	37	2.6
800	33	2.3	50	3.5
1000	41	2.9	62	4.3
1200	50	3.5	75	5.3
1400	58	4.1	87	6.1
1600	67	4.7	100	7.0
^a根據規定距離布置開孔，實際開孔數N可增加1個。
